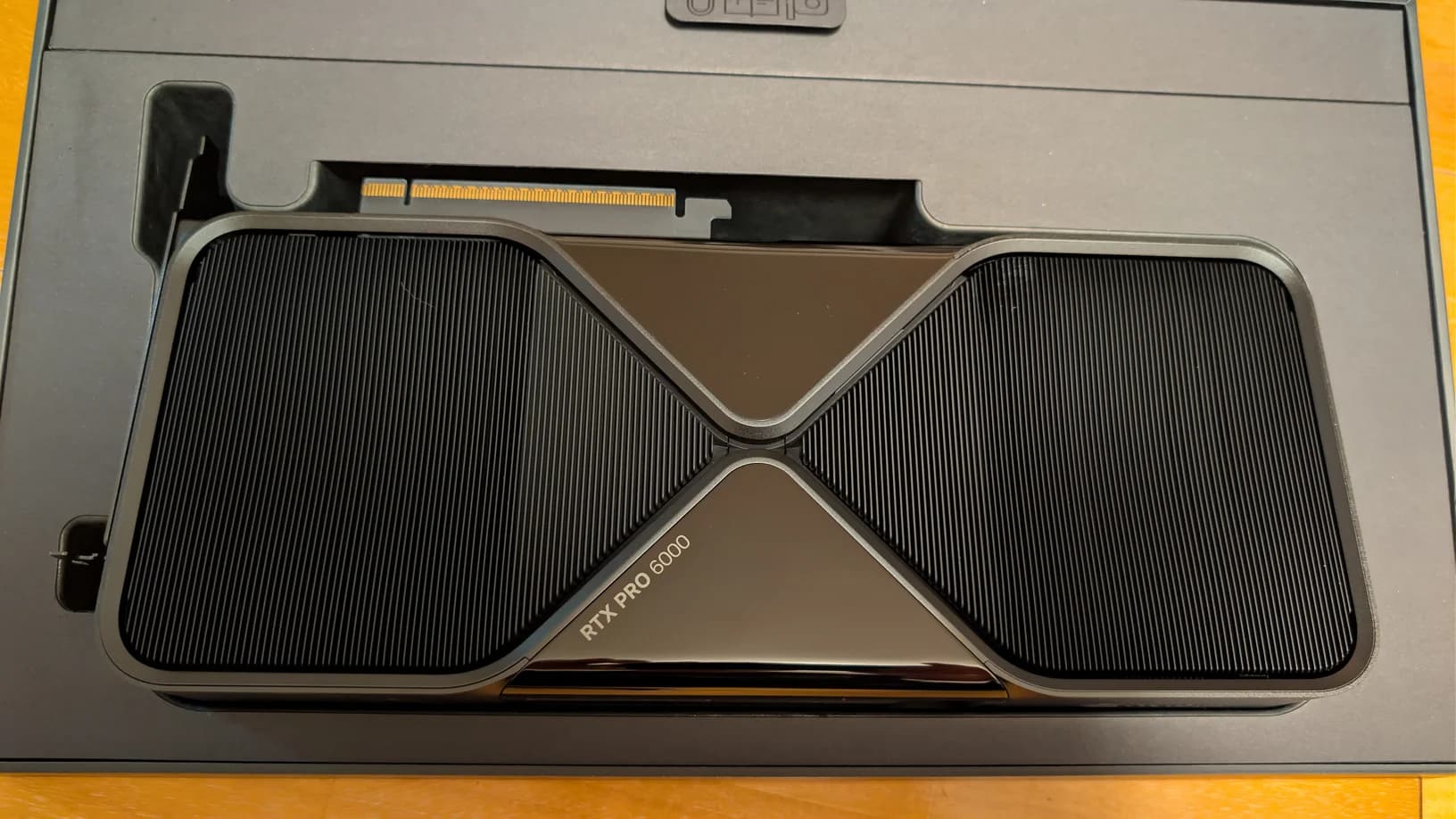

Pro 6000 blackwell が届いた！
ついに我が家にも Pro 6000 blackwell が届いたので、これを使って推論するぞと思い、
GMKTEC-EVO-x2 に接続 egpu ですることに。
結論から
最終的に動いている構成はこれ。
GMKtec EVO-X2
-> M.2 to OCuLink Adapter
-> OCuLink Cable
-> Minisforum DEG2
-> RTX PRO 6000 Blackwell Workstation Edition最速で Oculink での eGPU 起動方法を確認したい方はこちら。 oculink で起動する
見た目
BIOS 側は、少なくとも手元ではこの 2 つをこうしておくと起動する。
UMA Frame buffer Size:512MPCIe Resizable BAR support:Disabled
申し訳程度のアフィリンクを貼ります
Minisforum DEG2 (なんか deg1 になってる)
https://www.amazon.co.jp/dp/B0D924WCL4?th=1&linkCode=ll2&tag=blogtosukuixy-22&linkId=f3f94af59d1ddd665bdd4c2ac1ab9057&ref_=as_li_ss_tl
結局今回は oculink 接続だったし、今後 GPU 繋ぐ時は oculink にした方が安定するだろうから、 deg1 買った方がお得かもしれない。
PRO 6000 Blackwell のアフィリンク（これについては悪ふざけ）
https://www.amazon.co.jp/NVIDIA-Blackwell-Max-Q-Workstation-900-5G153-2500-000/dp/B0FTDC9VGF?crid=3AE5HK4A093KF&dib=eyJ2IjoiMSJ9.f68moXF6uVoIygrAOT9u5cYErgR-adot6h2gUQeKzPHzLg02J_wgJq8cHyc2f_opJ7KV33mLjVkSWPwS5cYgEGaHiLr5PaE95QsrZIhMb_CsLgJI1601pwmQMCvSb6H7FGGI6fw0SK60GdbFsWDECpQK5tkMCY2v-J1AA1TWwwaTKgj-aKfLaqTE3LfkW0BwfOGUA0IgEnu1dddQcBfFP97B79SzQAsufxAH75QUwp6TRrMo1lcJC7V6u4Xe46tOnuQDTT3aAAAyHRAwYACVHQ.iqna8bJ0hb7p73ReENzmzYKRgp1C0CnJtqiR1RjuHK8&dib_tag=se&keywords=pro+6000+blackwell&qid=1778925371&sprefix=PRO+6000+Blackwell%2Caps%2C175&sr=8-1&ufe=app_do%3Aamzn1.fos.f851e75d-a860-4774-84a1-525c65264f29&linkCode=ll2&tag=blogtosukuixy-22&linkId=3b8a77e1af419ce96811e192f6f3c804&ref_=as_li_ss_tl
はじめに
この記事は、GMKtec EVO-X2 に Minisforum DEG2 で RTX PRO 6000 Blackwell を外付けするために、いろいろやった備忘録。
大まかにいうと、最初に USB4 / Thunderbolt 経由での接続を試したところ、GPU の認識はしたが、CUDA の実行時にホストごとハードロックしてフリーズする問題が発生した。調べていくと、この構成ではかなり厳しそうだったので OCuLink に完全移行し、その後も BIOS ロゴすら出ないなど何回か格闘するが、最終的には起動まで持っていけたという話。
ここから先は、そこに至るまでの格闘ログで、備忘録兼、議事録みたいなものとして残しておく。
ゴールデンウィークがこれで潰れ、物理再起動を 20 回くらいやるうちに肋間神経痛みたいな症状が起きた。
環境
Host: GMKtec EVO-X2
APU: AMD Ryzen AI Max / Strix Halo
Internal GPU: AMD Radeon 8060S Graphics / gfx1151
GPU: NVIDIA RTX PRO 6000 Blackwell Workstation Edition
GPU Dock: Minisforum DEG2
Driver: NVIDIA 595.58.03 open kernel module
OS: Ubuntu
BIOS: EVO-X2 1.04NVIDIA driver は open kernel module を使っている。
sudo apt install nvidia-driver-595-open
nvidia-smi

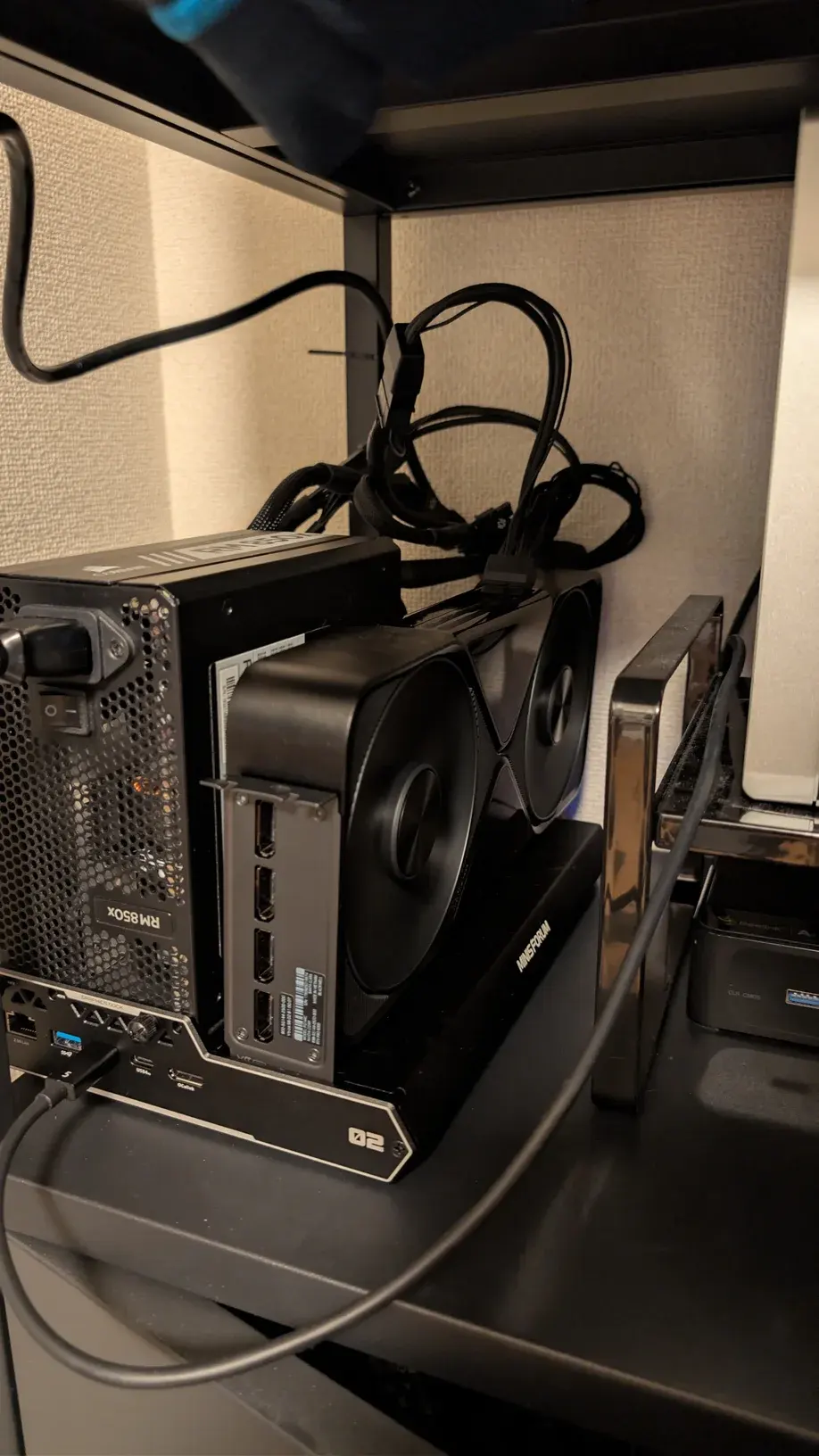

USB4 / Thunderbolt で起きたこと
まず DEG2 を USB4 でつなぐ。
起動時から刺しておくと不安定なことが多くて、手元ではだいたいこの順にすると認識しやすい。
1. EVO-X2 を eGPU なしで起動
2. ログイン後に DEG2 を ON
3. USB4 ケーブルを挿す
4. PCI rescanPCI rescan はこれ。
echo 1 | sudo tee /sys/bus/pci/rescanこの時点で NVIDIA endpoint は見えて、nvidia-smi にも出るし、driver も load されている。
NVRM: loading NVIDIA UNIX Open Kernel Module for x86_64 595.58.03ただ、CUDA で GPU メモリを触った瞬間にホストごと落ちて強制再起動が必要になる。
最小再現
vLLM だけの問題にしたくなかったので、Docker 上の PyTorch で最小再現を取っている。
docker run --rm --gpus all --ipc=host \
pytorch/pytorch:2.8.0-cuda12.8-cudnn9-runtime \
python -c '
import torch
print(torch.cuda.is_available())
print(torch.cuda.get_device_name(0))
x = torch.empty((1024, 1024), device="cuda")
torch.cuda.synchronize()
print("small ok")
'観測としては、ここまでは出る。
True
NVIDIA RTX PRO 6000 Blackwell Workstation Editionただし small ok には到達しない。ここでホストがハードロックする。
vLLM でも llama.cpp でも似た落ち方をしていて、いまの感触だと CUDA の初回 device memory allocation 付近が怪しいっぽい。
電力が原因かも、と思って power limit を落としても再現する。
Pwr:Usage/Cap 11W / 150W別ホスト(GMKTec NucBox M6)でも似た落ち方をしたので、EVO-X2 固有の USB4 実装だけ、という感じでもなさそう。
よくよく調べてみると、Thunderbolt 接続は、かなりのハッスルを伴わないと解決できなさそうなので、 Oculink に移行することとした。
Thunderbolt 接続で Blackwell が動かない理由は以下。
（用語）resizable BAR とは
本格的な理由を書く前に、事前知識として、BAR に関する自分の理解を書いておく。
PCIe デバイスは、CPU から見ると「レジスタ」や「メモリ」に見える領域を BAR (Base Address Register) という枠で持っている。
GPU だと、この BAR の一つ (よく BAR1 と呼ばれるやつ) が「CPU から GPU の VRAM を覗くための窓」になっている。
ReBAR 無効: この窓が小さめ (典型的には 256MiB とか) になっていて、CPU からは VRAM の一部しか直接見えない ReBAR 有効: その窓をもっと大きくできて、場合によっては VRAM を丸ごと見えるようにする
ここで重要なのは、ReBAR を有効にすると「VRAM のサイズに近い巨大な窓」を PCIe のアドレス空間に用意する必要が出てくる、という点。
RTX PRO 6000 Blackwell は 96GB VRAM を持っている。で、ここが少しややこしいのだが、BAR のサイズはキリのいい 2 の累乗に寄ることが多くて、96GB をそのまま 96GB で開くというより、128GB 級の窓を要求する方向になりがち。
つまり ReBAR を「ちゃんと」やろうとすると、
GPU 用に 128GB くらいの prefetchable MMIO 領域を空ける
みたいな話になってくる。
で、おそらく GMKTEC-EVOX2 はメインの VRAM が 96GB レベルで積めるので、 eGPU に割り当てられる BAR size が BIOS の仕様上そこまで多くないんじゃないかと思っている。
Threadripper のように大量の GPU を接続する前提のリッチな BIOS じゃなければ正攻法では厳しい、ということ。
Thunderbolt が難しい理由
UThunderbolt / USB4 の eGPU は、普通の PCIe スロットに刺さった GPU と違って、hotplug 用の PCIe bridge の奥にぶら下がる。
ここで何が起きるかというと、GPU が持っている BAR は、bridge の「窓 (window)」を通して CPU 側に見える必要がある。
-
bridge の窓が十分に大きいなら、そのまま巨大 BAR でも通る
-
窓が小さい、あるいは多段 bridge で事情が悪いと、OS が再配置 (realloc) を頑張ることになる その結果、
-
nvidia-smi で見える (列挙と driver load までは通る)
-
でも CUDA が本気で device memory を触り始めた瞬間に落ちる
みたいな状態になることがあるっぽい。
このへんは Ubuntu Community Hub の以下の記事が、かなり近い状況を扱っていて参考になった。
記事内でも pci=realloc や pci=hpmmioprefsize=128G のような引数が出てくるし、さらに進むと bridge window を手で調整したり、BAR を resize したり、module の load 順まで制御したり、というレベルの workaround が並ぶ。
自分はここまで頑張りたくないので、この記事を読んだ結果、素直に Oculink 接続で頑張ることにした。

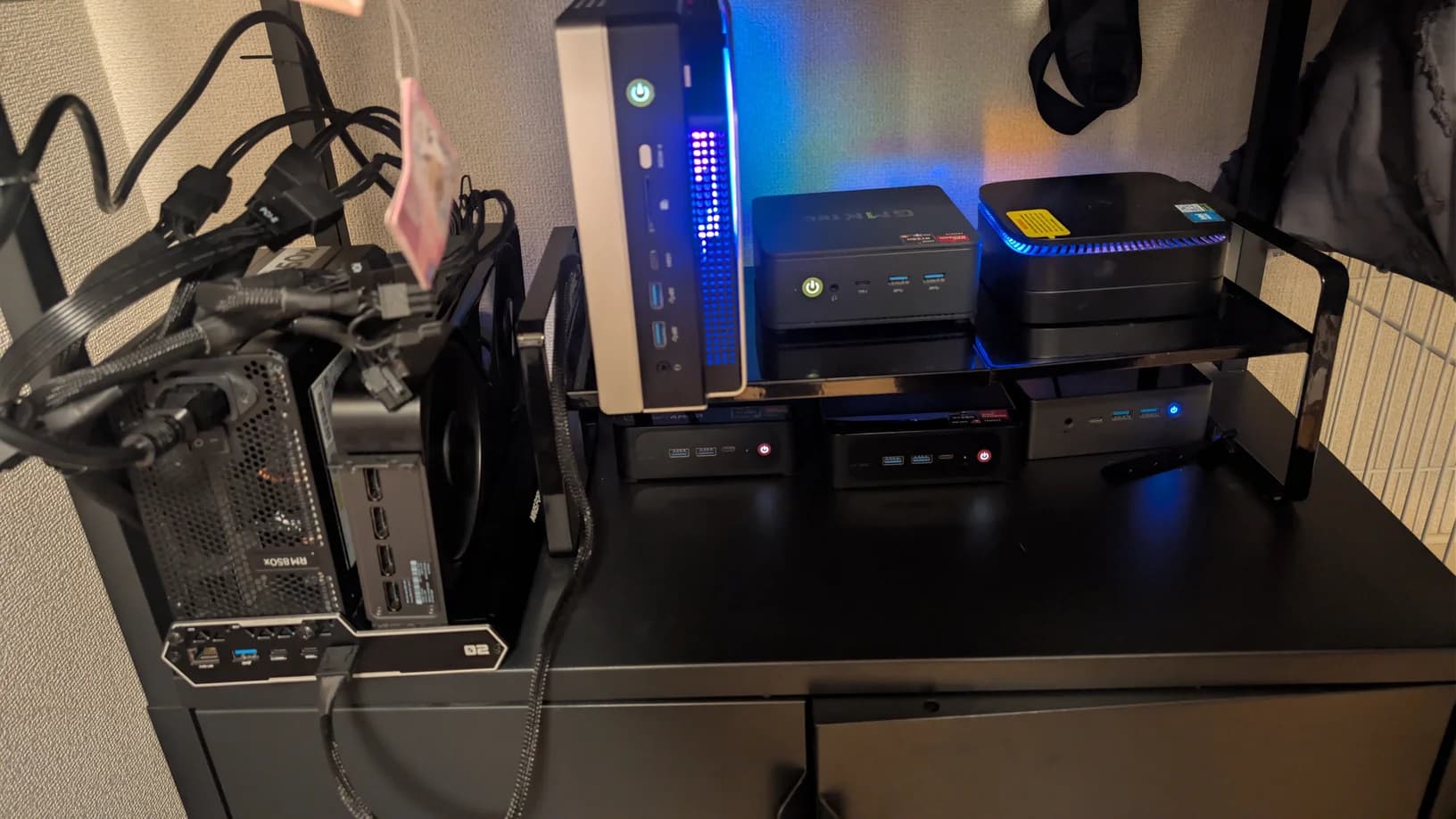

OCuLink で起動する
EVO-X2 にはネイティブ OCuLink ポートがないので、内部 M.2 スロットを M.2 to OCuLink アダプタで外に出す。
構成はこう。
GMKtec EVO-X2
-> M.2 to OCuLink Adapter
-> OCuLink Cable
-> Minisforum DEG2
-> RTX PRO 6000 Blackwell Workstation EditionM.2 to OCuLink Adapter は以下を使った
https://www.amazon.co.jp/dp/B0DDXW3XGS?th=1&linkCode=ll2&tag=blogtosukuixy-22&linkId=0b67b40db35b30128f8773f330ce3f16&ref_=as_li_ss_tl
内部 M.2 を GPU に使うので、モデル置き場にしていた SSD は USB4 NVMe エンクロージャに逃がしている。
OCuLink にしたら BIOS ロゴすら出ない
OCuLink に寄せると素直に動きそう、という期待があったが、最初はもっと低いレイヤで止まっちまった。
OCuLink 接続状態で起動すると、Ubuntu どころか BIOS ロゴも出ない。本体側 HDMI も真っ黒で ping も通らない。
これは、BIOS / UEFI の PCIe 初期化あたりで詰まっていそう、という感じになる。
原因は Resizable BAR だった
EVO-X2 の BIOS に入って確認する。

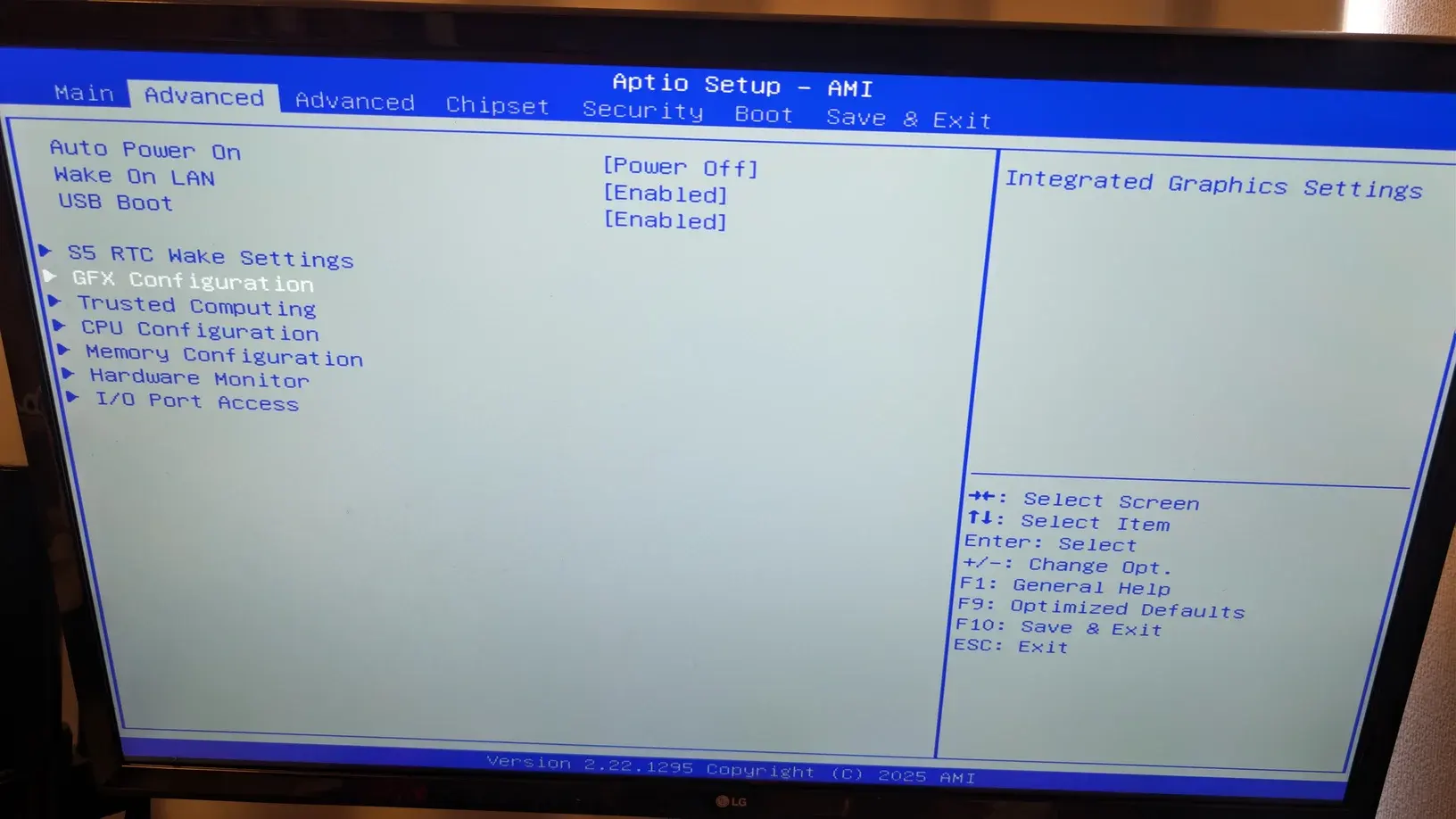

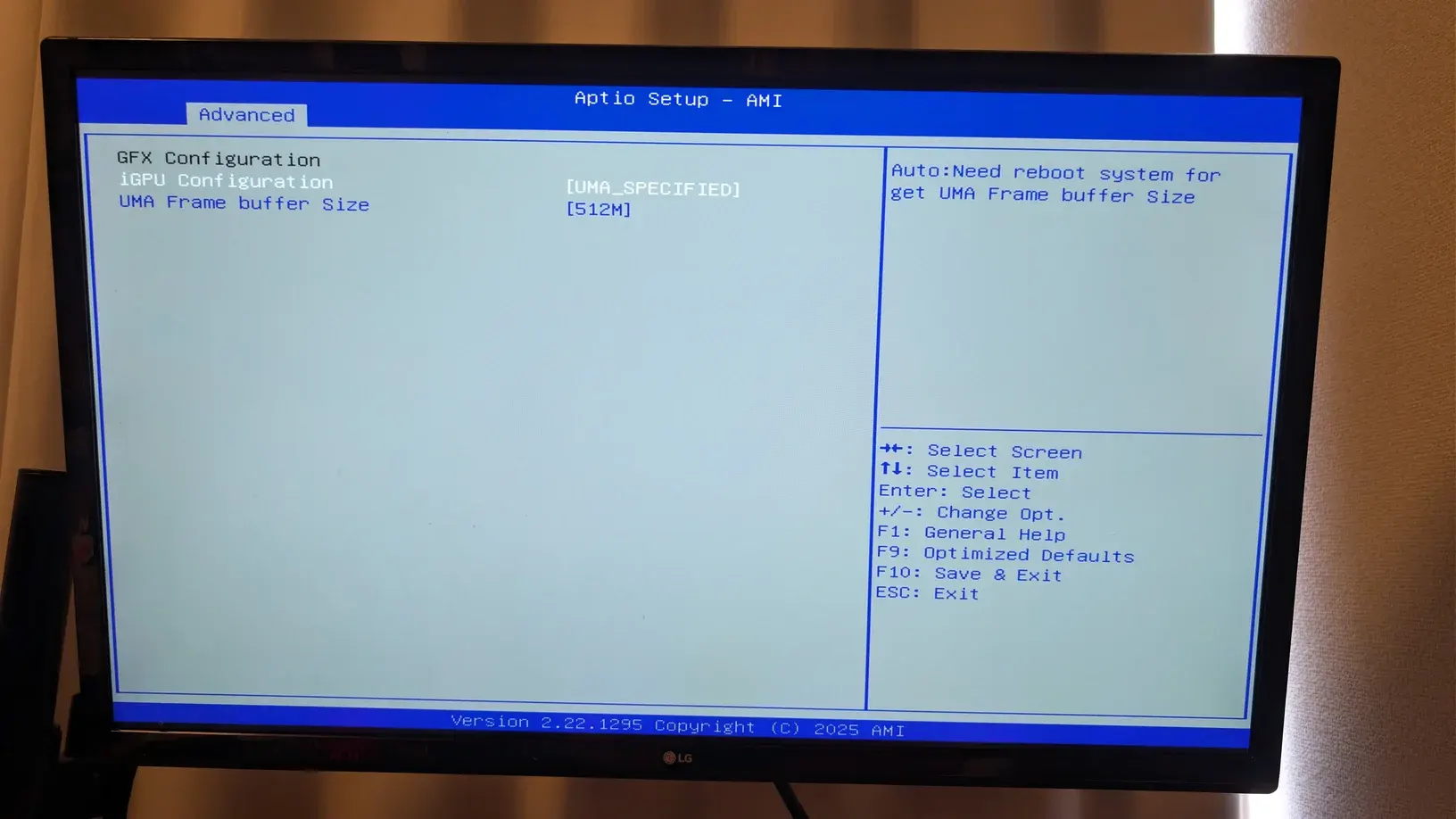

Advanced から GFX Configuration に入ると、通常表示では iGPU Configuration と UMA Frame buffer Size だけが見えている。

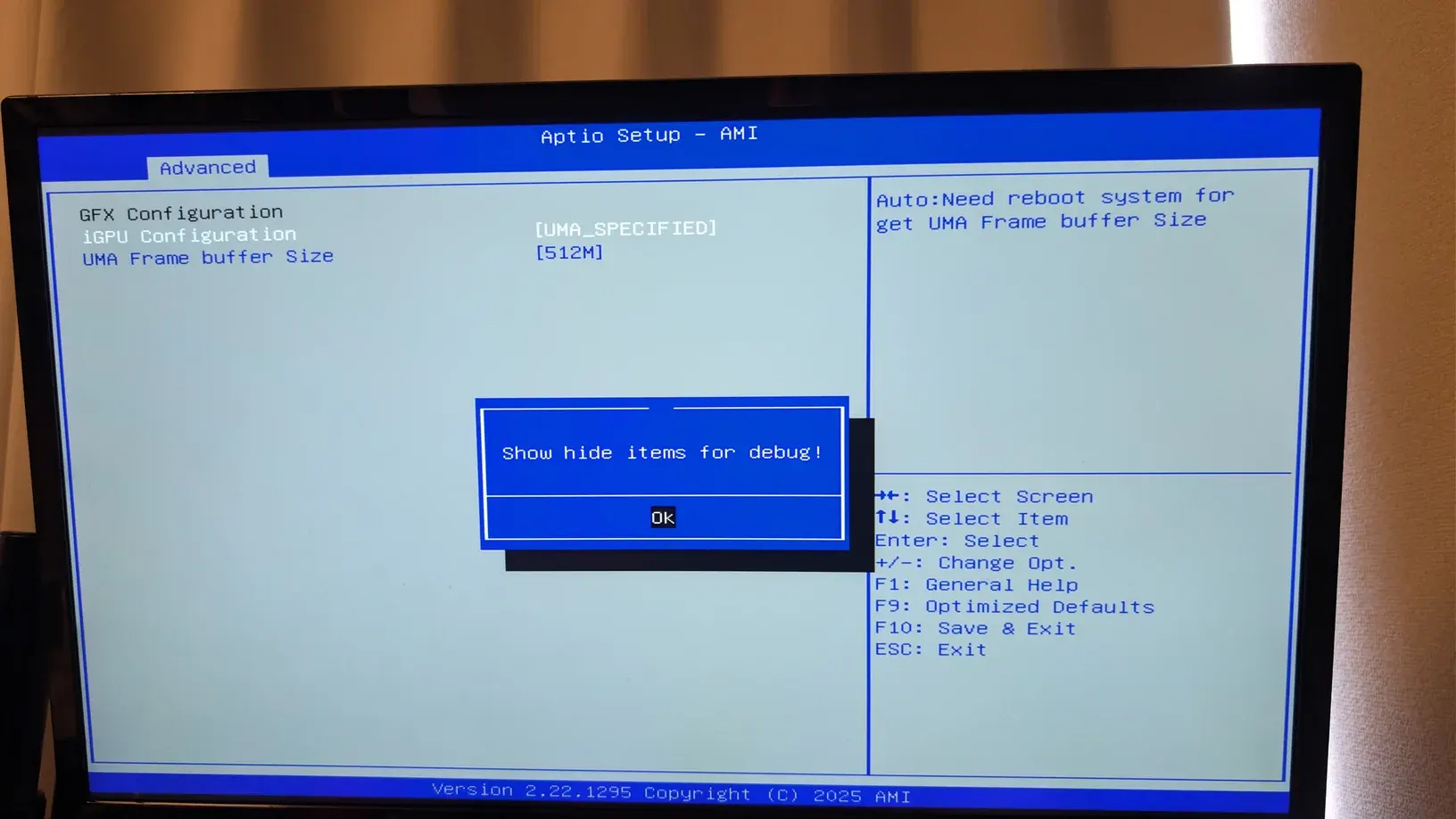

ここで Alt + F5 を押すと、debug item の表示切り替えが出る。
Show hide items for debug!
なんだこれは…たまげたなぁ。

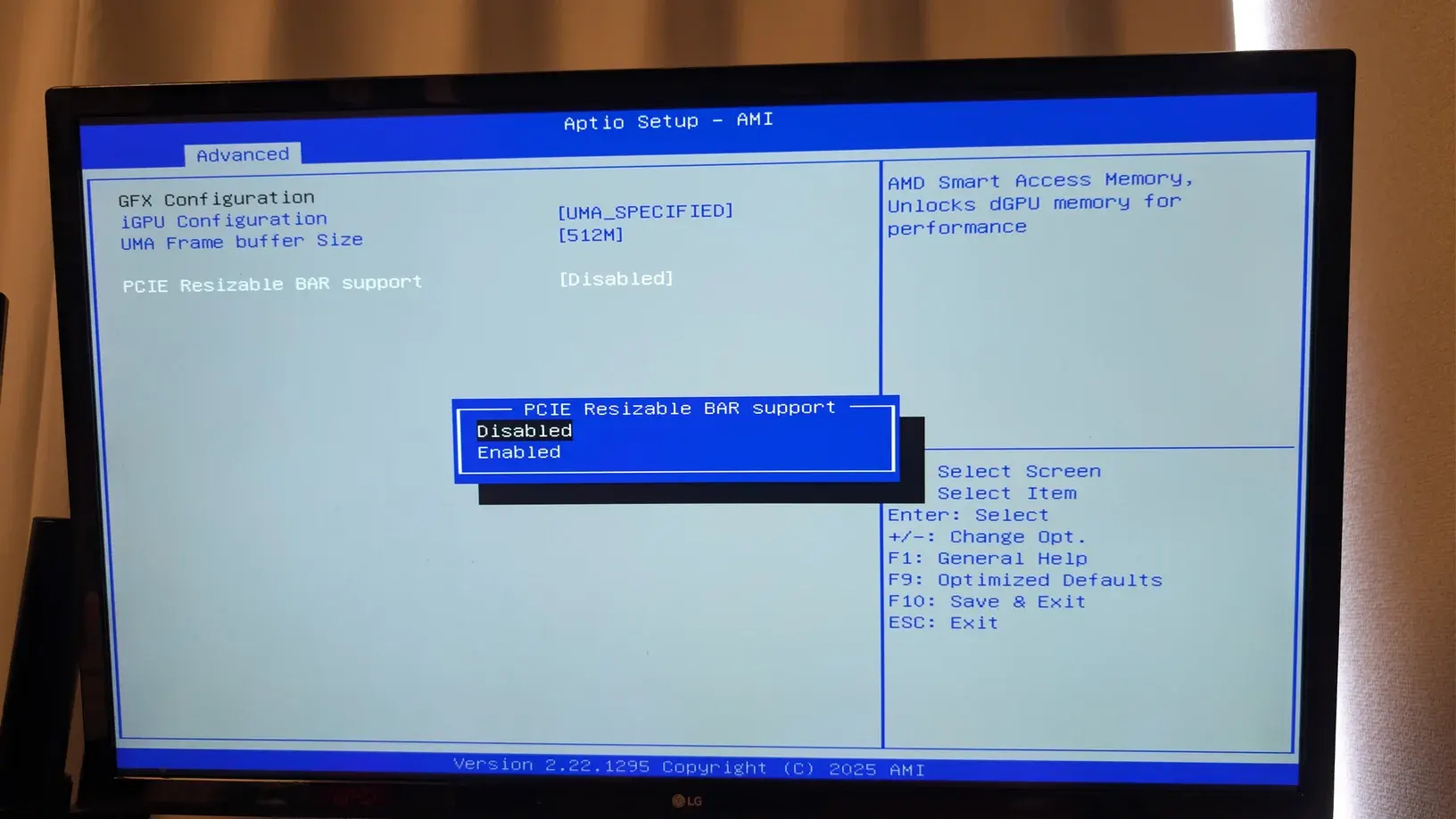

これで隠し項目が出て、PCIe Resizable BAR support が現れる。
右側の説明はこう。
AMD Smart Access Memory,
Unlocks dGPU memory for performance要するに Resizable BAR / Smart Access Memory の設定で、この値を Disabled にする。
設定としてはこう。
GFX Configuration
iGPU Configuration: UMA_SPECIFIED
UMA Frame buffer Size: 512M
PCIe Resizable BAR support: Disabledこれで OCuLink 接続状態でも起動した。
感触としては、ReBAR 有効だと巨大 BAR を扱う方向になって、EVO-X2 の BIOS 側ではそれに対応しておらず、ハングアップするという認識。
Thunderbolt だと、この状態でも同様にハードロックしたので、おそらく Resizable BAR の割り当てが強制的に走ってしまう模様。
起動後の確認
起動後、PCIe ツリーでは RTX PRO 6000 Blackwell が見える。
+-03.0 Advanced Micro Devices, Inc. [AMD] Strix/Strix Halo Dummy Host Bridge
+-03.1-[c5]--+-00.0 NVIDIA Corporation GB202GL [RTX PRO 6000 Blackwell Workstation Edition]
| \-00.1 NVIDIA Corporation Device 22e8BAR1 はこうなっている。
nvidia-smi -q | grep -A5 "BAR1 Memory Usage"BAR1 Memory Usage
Total : 256 MiB
Used : 2 MiB
Free : 254 MiBReBAR が効いていない状態なので BAR1 は 256MiB のまま。
ただ、これは「96GB VRAM が使えない」という意味ではなくて、CPU から GPU VRAM を覗くための窓が小さい、という話になる。
推論で使う分には、まず起動して CUDA で触れることの方が大事そう、ということでいったんこれで進めている。

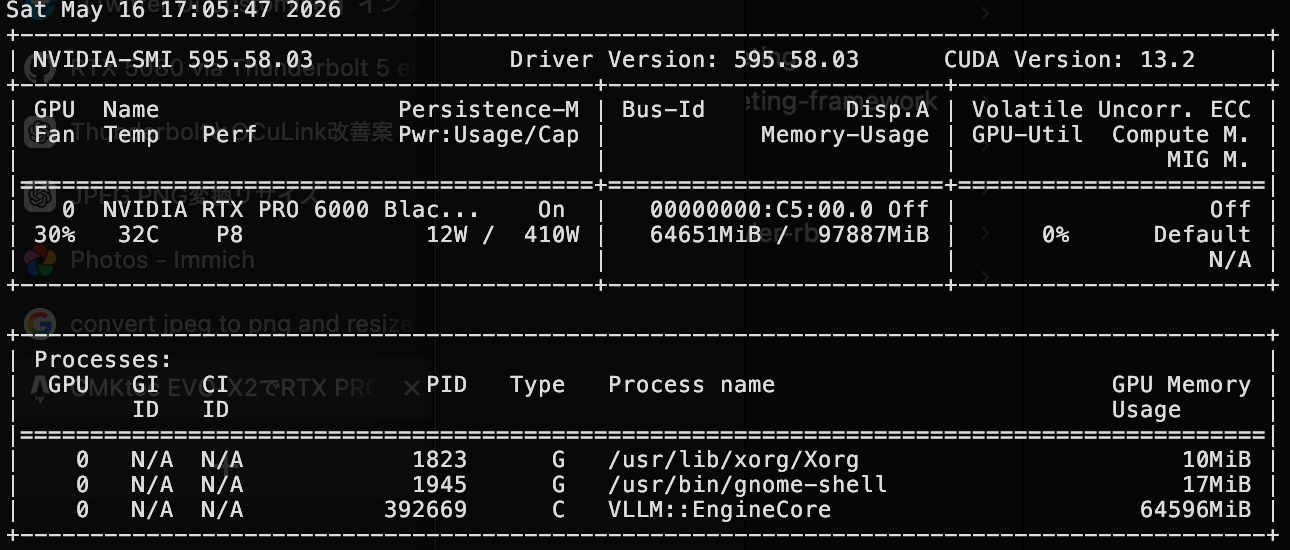

96GB を使う推論も通った
ReBAR を切って BAR1 が 256MiB のままでも、GPU 側の VRAM を実際に食う推論は通った。
手元では、モデルを載せて 90GB 台までメモリ使用量が上がる状態まで持っていけていて、とりあえず「起動したけど薄い確認だけ」ではなく、ちゃんと 96GB を使うところまで行けている。
まとめ
- USB4 / Thunderbolt は、GPU の認識までは行くが、CUDA 実行でホストがハードロックする
- OCuLink は、最初 BIOS ロゴすら出ないが、
PCIe Resizable BAR supportをDisabledにすると起動する - ReBAR を切った状態でも、96GB を使う推論は通る
なので、EVO-X2 で RTX PRO 6000 Blackwell を外付けするなら、現時点では OCuLink に寄せて ReBAR を切るのが一番早い。
